汽車行業激光釬焊運行條件淺析

武漢法利萊切焊系統工程有限公司  沈義

      摘要：安全及可靠性是汽車行業的絕對標準，為保障激光焊接設備的正常運行，必須嚴格控制激光焊接設備的運行狀態，文章簡要描述汽車空運行流程，及生產過程中設備狀態的監控，并對信號進行說明。

      關鍵詞：激光釬焊；汽車；空運行；狀態監控

      1、目的概述

      激光焊接應用于汽車制造已經司空見慣，汽車生產自動化程度非常高，在車身車間，自動化程度可達80%~97%，在汽車批量化生產過程中，任何一個小紕漏都可能造成極大的人員或設備損傷，因此激光焊接的運行條件必須引起高度重視。華工激光法利萊在多年研發激光釬焊設備的基礎上，總結并整理相關技術指標，以供參考。

      2、空運行流程

汽車廠激光釬焊工位設備繁多，包括激光器（含光纖及冷水機）、激光頭、焊機、機器人（裝夾、焊接）、抽塵器、轉運的pallet、激光安全門（屏蔽激光釬焊過程中散射的光線）等。

      根據現場的調試和維護要求，設備有空運行、批量生產兩種運行狀態?？者\行過程中，設備無狀態變化；批量生產過程中，設備按運行條件出光、送絲、吹壓縮空氣保護。

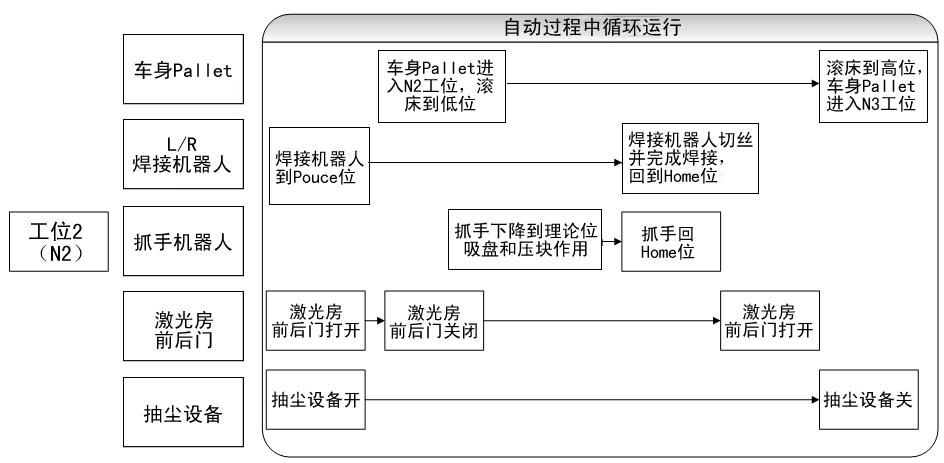

空運行狀態下檢驗設備的控制、時序配合、激光釬焊軌跡的姿態等效果，其流程如圖1所示，空運行流程圖的橫向先后表示時間先后關系，上下先后表示各設備的同步性。

圖1 激光釬焊設備空運行流程圖

      3、激光釬焊運行條件

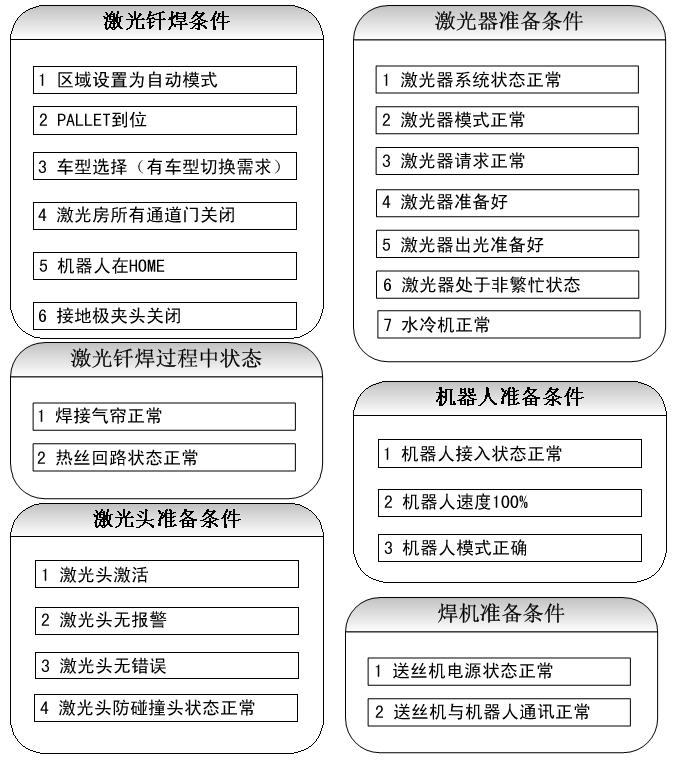

圖2 激光釬焊準備條件

      激光釬焊是激光釬焊系統設備與配套設備運行配合的過程，分別有激光釬焊條件、激光器準備條件、機器人準備條件、激光頭準備條件、焊機準備條件，在焊接過程中可以監控兩個參數，包括焊接氣簾和熱絲回路狀態。準備條件如圖2所示。

      為便于在自動運行過程中對激光釬焊系統進行監控，觀察設備狀態，在激光釬焊工位配備PLC工控機及顯示屏（圖3所示）。

      4、激光釬焊監控信號說明

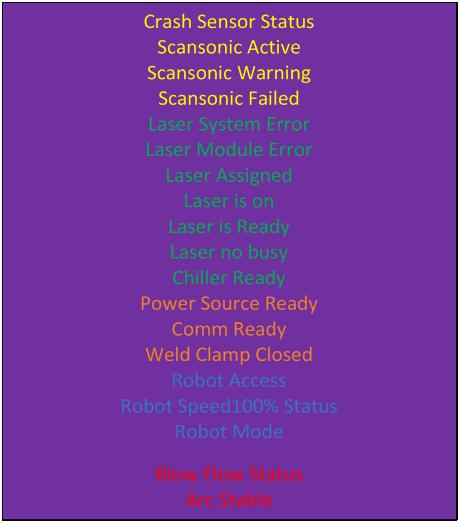

圖3 激光釬焊狀態監控

      并不是所有信號都同時監控，激光焊接前必須滿足一些條件(READY FOR WELD)，激光焊接過程中(WELDING)才可以監控空氣氣簾(Blow Flow Status)和焊接回路電流(Arc Stable)狀態。圖3中所示信號說明如下：

      ² Crash Sensor Status；檢測碰撞信號，當?shù)诹S上的焊接頭發生碰撞時，此信號會置ON，正常狀態下此信號為OFF；

      ² Scansonic Active：激光頭處于激活狀態，正常狀態下此信號常為ON；

      ² Scansonic Warning：激光頭報警；

      ² Scansonic Failed：激光頭報錯；

      ² Laser System Error：激光器系統報錯，當外部安全條件不滿足（通道門打開、IPG門打開）以及激光器內部錯誤時此報警會出現；

      ² Laser Module Error：激光器模式錯誤；

      ² Laser Assigned：激光器出光請求；

      ² Laser is on：激光器光路打開，正常出光時此信號為ON；

      ² Laser is Ready：激光器光路準備好；

      ² Laser no busy：激光器光路沒有占線；

      ² Power Source Ready：送絲機電源準備好；

      ² Comm Ready：送絲機通訊準備；

      ² WeldClampClosed：焊機接地鉗OK；

      ² Robot Access：機器人受控信號OK；

      ² Robot Speed100% Status：在自動模式下，機器人速度為100%（后臺SPS程序已加），出光時機器人速度必須為100%；

      ² Robot Mode：出光必須在自動或T2模式下；

      ² ARC Stable：焊機回路電流信號OK。
