激光切割是將激光束通過聚焦鏡聚集成很小的光點投射到金屬表面，焦點處達到很高的功率密度，這時材料被照射部位很快加熱至汽化溫度，蒸發形成孔洞，隨著光束與材料相對線性移動，使孔洞連續形成寬度很窄的切縫，從而達到切割材料的目的。

激光切割機在長期的工作時，光路會發生偏差，影響切割效果。只有激光管、反射鏡架（A、B、C）及聚焦鏡和相應的調節裝置的完美配合才能達到最好的效果，加工出最好的產品來，這是使用激光切割機的核心部分。所以，定時的檢查光路以及調整是非常必要的工作。

各部件及結構

反射鏡架A

1.光靶放置架2.反射鏡3.拉簧鎖緊螺絲4.調節螺桿5.調節螺母6.鎖緊螺絲a7.鎖緊螺絲b 8.調節螺絲M1 9.反射鏡鎖緊片10.調節螺絲M 11.調節螺絲M2.12.拉簧13.反射鏡安裝板14.支撐板15.底座.

反射鏡架B(其安裝底板與A鏡架不同外其余相同)。

1.安裝底板(可左右移動)

2.鎖緊螺絲

反射鏡架C

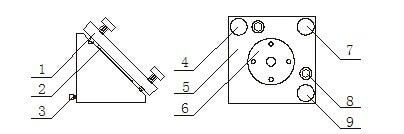

1.反射鏡調整板2.反射鏡3.鎖緊螺絲4.調節螺絲M1 5.反射鏡調整板6.反射鏡壓緊板7.調節螺絲M 8.鎖緊螺絲9.調節螺絲M2

聚焦鏡

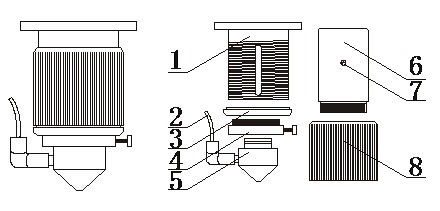

1.聚焦鏡內筒2.進氣管3.限位螺圈4.氣嘴過渡套5.氣嘴6.鏡筒7.限位螺絲8.調節套筒.

了解了各個部件的名稱，下面我們就來教大家調整激光切割機光路的方法：

四道光路調整

(1)第一道光的調整，用美紋紙貼在反射鏡A的調光靶孔上，手動點動出光(注此時功率不要用太大)，微調反射鏡A的底座及激光管支架，使光打在靶孔中心，注意光不能被擋。

(2)第二道光的調整，將反射鏡B移至遠程，用張硬紙板由近至遠出光，把光導進十字光靶里，因為遠程光在靶里邊則近端一定在靶里邊，接著把近端和遠程光斑調為一致，即近端怎偏，遠程也跟著怎么偏，使十字架在近端和遠程光斑中都處在同一個位置即近是(遠是)說明光路與Y軸導軌平行。

(3)第三道光的調整(注：十字架將光斑左右對分)，將反射鏡C移至遠程，把光導進光靶，在進端與遠程各打靶一次，對比十字架的位置調成跟近端光斑中十字架的位置一樣，這時表明光束與X軸平行。此時光路偏里或外，則需將鏡架B上的M1、M2、M3同松或緊，直至左右對分。

(4)第四道光的調整，用一塊美紋紙粘在出光口上，使出光孔在膠紙上留下一個圓形痕跡，點動出光，取下膠紙觀察小孔位置，視情況調節鏡架C上的M1、M2、M3直至光斑圓且正為止。

激光切割機光路調整就講到這里啦，你學會了嗎？
