1、功率測量原理

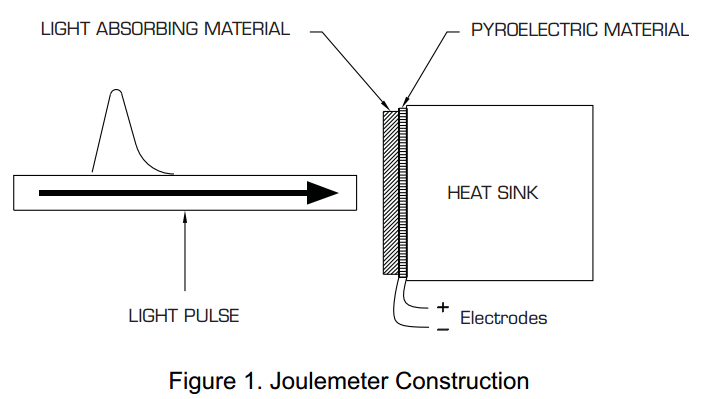

激光探頭是一個涂有熱電材料的吸收體，熱電材料吸收大部分的光能量并轉化成熱量，只有少部分反射。吸收與反射比例與材料的光譜響應曲線有關，吸收體的儲熱體和它的厚度決定了熱量傳輸?shù)教筋^的速度和反應時間。探頭溫度變化，能夠產生電流，電流通過薄片環形電阻轉變成電壓信號傳輸出來。

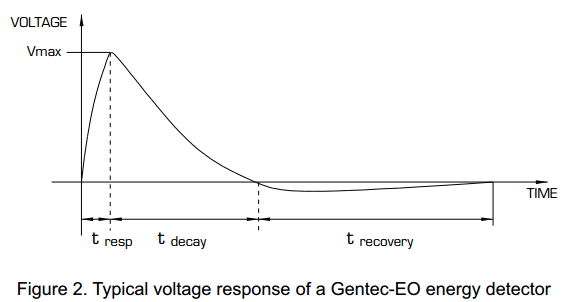

激光入射，測得的電壓隨時間快遞上升，然后在緩慢衰減，一段時間后恢復到零。這就是測量的熱現象，上升和衰減時間不受負載電阻影響。

最大電壓與初使電壓的差值就是測量電壓，測量精度得到NIST校準授權。只要最大能量不超負荷，測量精度可以得到保證。

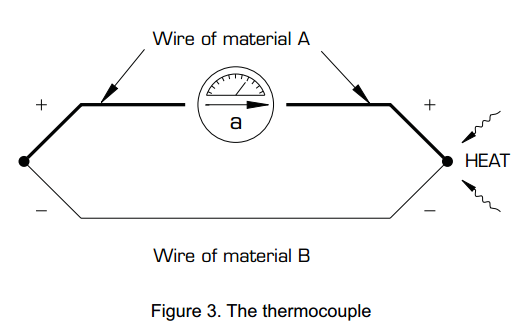

熱電偶實際圖是一個兩端附不同金屬的結構，一端為“熱端”另一端為“冷端”或參考端。在激光測量時，熱端吸收激光能量，另一端下沉，兩端任何的溫度變化將在兩端間產生電壓，這就是功率計所測量的數據。

2、功率計的標定

功率計標定的目的，是校準自身測量精度，保證測量數值在功率計使用報告的誤差范圍內，從而保證功率計正常的使用精度。

功率計標定采用第三方功率計來測量，根據出廠標定報告，采用不同的功率，在不損壞功率計的前提下，檢驗功率計實際標定的準確性和穩定性。

通常每12個月需要進行一次功率標定。

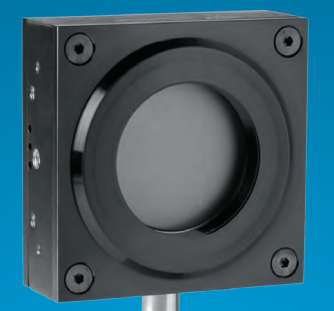

圖1   Gentec功率測量儀（功率計）

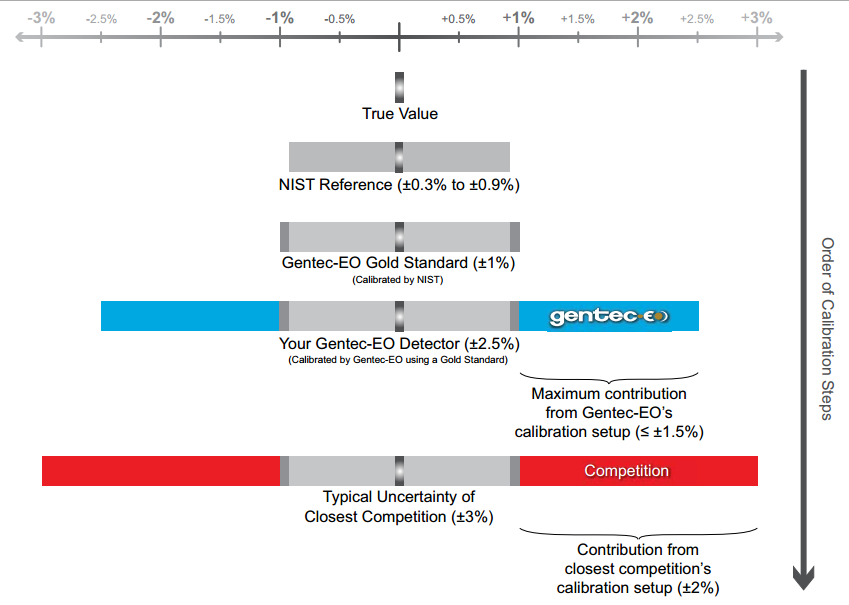

圖2   Gentec功率計測量準確度和重復精度（參照NIST執行）

功率測量，是考慮系統和隨機誤差基礎上，獲取功率真實值的一個過程，存在一定的功率不確定性。對于功率測量，存在兩種功率，一種是準確度，即實測值與真實值之間的偏差；另一種是功率穩定性，即反復同一條件測量的功率波動范圍。

3、功率計使用方法

初次使用功率計，需要建立一個測量標準，后續測量在此標準的基礎上進行，保證測量的一致性。

通常功率計固定在一個水平工作臺上，測量時，機器人移動激光頭到測量點，保證引導光與功率計受光面(圓面)基本對中，偏差在2mm范圍內。

測量標準內容包括：光斑與功率計受光面對中(1)，光斑與功率計受光面積占比(2)，激光頭吹氣模塊下端面與功率計上表面間距(3)，測量出光時間(4)，測量出光功率(5)等參數。

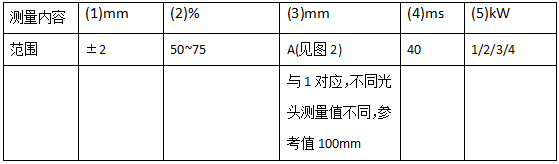

表1   使用Gentec測量功率建議測量范圍

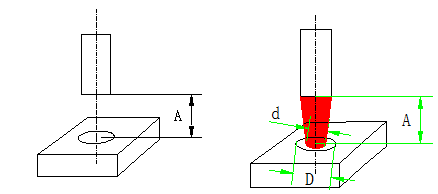

圖2   功率計測量原理圖(左：對中及測量距離A，右：光斑大小占比d/D)

初次測量，編寫好標準測量程序和機器人運動軌跡，示教運行路徑，精準控制機器人的出光位置及姿態。最終測量點需要精準到達，為防止測量點位置移動而難以找回，需要以最終測量點姿態為基準，向上平移10mm左右作為測量點的防錯點，同樣需要精準到達。

測量前，保證測量光路中無焊絲，臟物，油，水等異物的干擾！保護鏡片干凈，滿足測量要求。同時，去掉保護罩！

功率測量間隔時間最小為1min，測量最大能量為200J，如果采用4kW，最大測量時間不超過50ms，如果采用3kW，最大測量時間不超過66ms。推薦測量時間為40ms。

后續使用時，只需要使用一種功率（如3kW）來判斷功率的穩定性。如果穩定性超出±5%，排除測量誤操作后再次測量，考慮更換保護鏡片或者檢查功率計受光體的潔凈度和完好性。

多次同一功率同一出光時間測量，功率穩定性超出±5%，在功率計無損壞的前提下，需要檢查激光頭內部光路的潔凈度（此操作必須由激光頭廠家或者激光頭廠家授權的人員進行）。

如果功率計在使用中出現損傷或者使用操作不當而導致測量誤差過大，考慮功率計重新校準。

4、功率計的維護和保養

功率計屬于精密儀器，需要嚴格按照使用要求進行，才能保證測量的準確性和穩定性。

最佳的使用溫度為室溫(25℃)左右，使用時要確保在無法環境下操作；

使用的能量范圍在最大能量的50~75%比較合適，測量時測量光斑大小為有效測量大小的40~80%相對適宜；

初次使用時，需要測定0輸入對應的功率值以作為校準用；

建議測量間隙時間為3min；

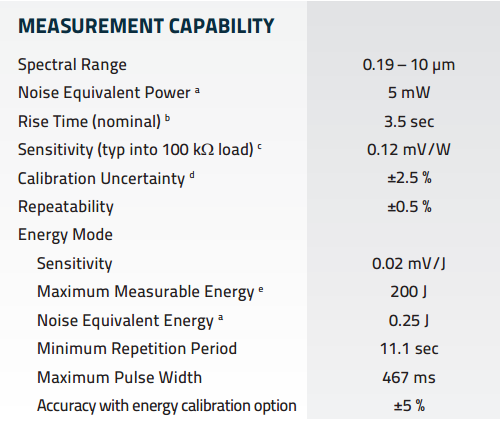

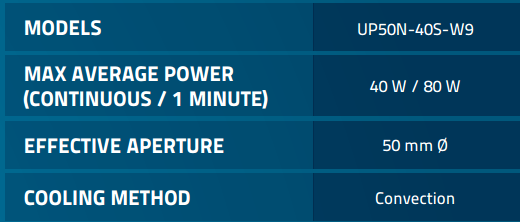

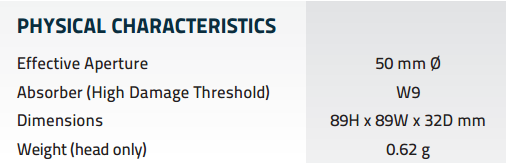

5、UP50N-40S-W9相關技術參數：
