激光熔焊參數設定規范

發布時間：2015-04-15 | 關注：2674 |

武漢法利萊切焊系統工程有限公司沈義

激光加工作為一種先進的加工技術，已經廣泛應用于打標、切割、焊接、表面處理等加工應用中。其中激光打標、切割已成為大眾化加工手段，激光焊接的應用領域也在逐步擴大，特別是在自動化程度較高的3C產品、汽車、鈑金加工等行業，已有逐步取代常規焊接方法的趨勢。本文在激光焊接應用的基礎上，提煉出影響激光熔焊的相關參數，并結合焊接材料的性能測試，形成激光熔焊的參數設定規范。

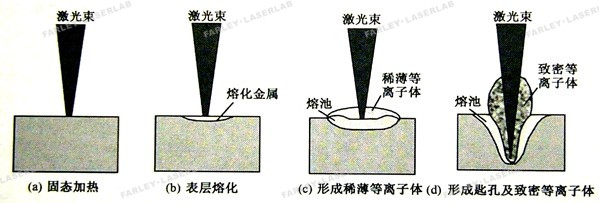

圖1 激光輻射金屬材料的幾個主要物理過程

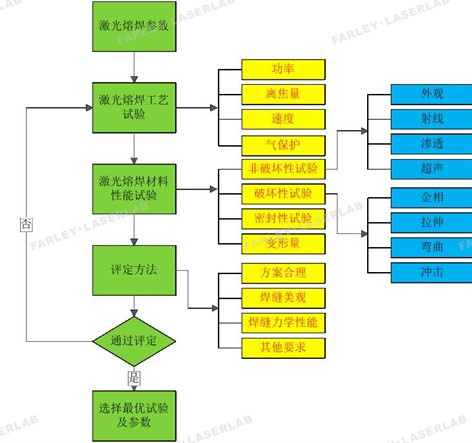

1、激光熔焊參數

影響激光熔焊的參數，主要有功率、離焦量、焊接速度、氣保護等。

功率：激光經過受激輻射，通過光路傳輸及光束準直、聚焦從而照射到被加工件表面。影響熔化效果的因素有激光輻射功率和激光照射面積，功率越大，材料熔化速度越快，熔化深度越深，相應熱輸入量越大，可能產生的焊接變形也越大。

離焦量：激光光束經過準直聚焦后照射到工件表面的位置與激光光束聚焦后的焦斑位置的距離稱為離焦量。光斑在焦斑位置上方，稱為負離焦，光斑在焦斑位置下方，稱為正離焦。通常認為，負離焦時光斑直徑在熔深方向趨向于減小，會加大熔深；正離焦不會因飛濺而損壞鏡片，操作上有更大的空間。

焊接速度：激光焊接是激光連續照射到工件表面而形成永久焊縫的過程，光束移動的速度，對熔深有直接影響，速度越快，熔深越淺；相反，速度越慢，熔深越大。

氣保護：通過氣體保護焊縫金屬，從而避免空氣中的氣體(O2、N2、H2、H2O)與焊縫金屬發生化學反應。通常用N2、He、Ar或者三者的混合氣體作為激光焊接的保護氣，氣體純度要求至少在99%以上。

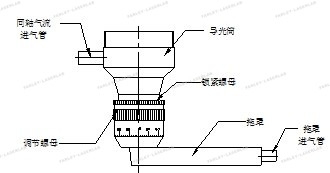

圖2 帶拖罩的同軸保護氣工裝

相關聯因素包括：焊接裝配間隙、焊接結構和焊接位置。

焊接裝配間隙不大于0.2mm或板厚的十分之一，兩者相權取其??；

焊接結構包括板與板、板與管、管與管的對接、角接、疊焊；

焊接位置包括水平焊、橫焊和立焊三種。

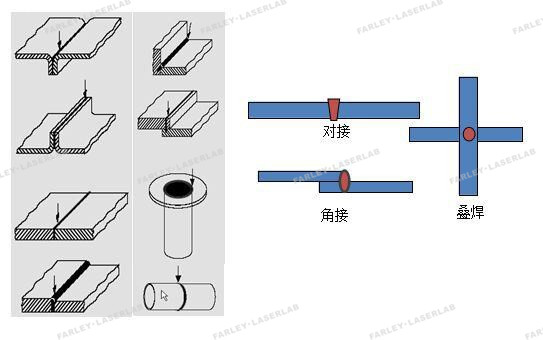

圖3 激光焊接接頭形式

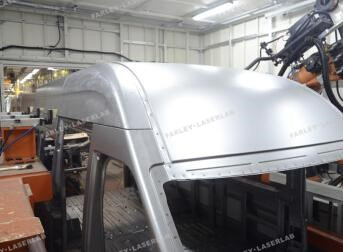

2、激光焊接試驗方案

采用正交表或單因素對比的試驗設計，對激光焊接進行試驗。目標是用最少的試驗，獲得最好的試驗結果。

采用與被焊工件材料相同、厚度相等的材料進行激光熔焊試驗。焊接過程中，嚴格按照被加工件的裝配間隙，接頭形式和焊接位置進行焊接。若接頭形式和焊接位置未定，采用最簡單的加工位置進行焊接。

焊接過程中，所用設備與工件正式焊接的設備相同，并采用相同純度的保護氣及氣保護工裝。氣保護工裝可采用單管式、并排多管式、圓盤式、托罩式等不同結構，在焊接結構滿足的條件下合理選擇。

控制好試驗件的裝配間隙，如果條件允許，可試驗在不同參數下所允許的裝配間隙范圍，以備產品件焊接時靈活應對。對于鍍鋅板疊焊，需要人為控制上下板間隙。

采用與產品件相同的控制方式進行激光焊接，在處理起弧點和收弧點上，記錄好時間與功率的坡調參數，并通過起弧處提前開氣和收弧處延遲關氣等措施，保證焊縫起弧收弧的完美外觀。

3、焊縫金屬性能檢測

首先進行無損檢查，包括外觀焊縫質量觀察和放大鏡觀察、進行無損檢測等，相關標準參照《GB/T 26951-2011焊縫無損檢測磁粉檢測》、《GB/T 26953-2011焊縫無損檢測焊縫滲透檢測驗收等級》等；如果是鍋爐相關行業，參照標準《DL/T 1105-2009 電站鍋爐集箱小口徑接管座角焊縫無損檢測技術》；如果是機車相關行業，同樣參照相關行業標準。

再對焊縫金屬進行破壞性試驗，檢驗金屬的相關性能。

強度和金相組織是最常見的焊縫性能分析手段，通過焊縫金屬與母材強度對比，能宏觀判斷焊縫組織性能變好或變差。通過金相組織觀察，能明確焊縫組織變好或變壞的原因。

4、缺陷原因分析

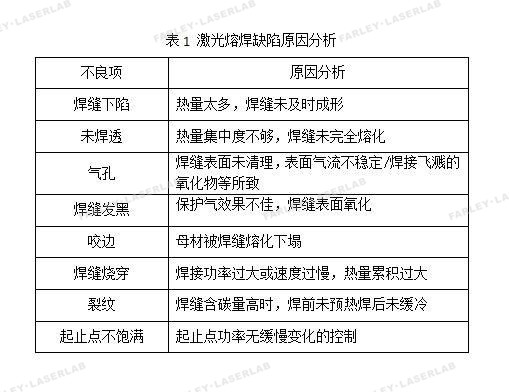

激光熔焊缺陷包括：焊穿、未焊透、表面裂紋、氣孔、咬邊、表面氧化、焊縫下陷等，其原因分析如下表1。
