摘要：汽車板激光焊應用越來越廣泛，主要是鍍鋅板。通過不同焊接方法的裝配間隙試驗，得出各種焊接結構時所能允許的裝配間隙范圍，為汽車鍍鋅板激光焊生產作出指導。

      關鍵詞：汽車板 鍍鋅板 激光焊 裝配間隙 允許范圍

      1、汽車板激光焊

      隨著機械制造自動化程度的不斷提高，激光器逐漸國產化，激光焊接設備成本不斷降低，激光焊接應用領域也越來越廣泛，目前主要運用于汽車、、軌道交通等領域，如汽車板激光焊、拼板焊、零部件焊接，以及白車身整車焊接等。在國內，華工激光法利萊首次通過神龍頂蓋激光焊項目，打破國外壟斷，開創國內汽車整車的激光焊應用先河，隨后又一發不可收拾，先后在激烈競爭中奪得江淮頂蓋項目、通用頂蓋項目、江鈴頂蓋項目及神龍改造項目。

       2、鍍鋅板激光焊

      鍍鋅板作為汽車車身的主要材料，被廣泛應用于車架、車身、車站、頂蓋、側圍等部件中。在非承重結構中，鍍鋅板可以制作成非常薄的零部件材料，同時，經過鍍鋅的材料不容易遇空氣而生銹。

鍍鋅板激光焊分為熔焊和釬焊兩種，熔焊時，鋅容易受熱蒸發，最主要的問題是控制蒸發而引發的氣孔；釬焊時，光斑比焊絲直徑粗，釬焊效果與鍍鋅板表面預熱狀態有關，預熱狀態好，焊絲熔化后鋪展效果好。

       3、不同焊接設備鍍鋅板裝配間隙允許范圍

      裝配間隙不僅影響激光自熔焊時材料之間的熔合，同時也影響激光釬焊時焊絲的鋪展效果；在不同焊接結構中，對裝配間隙的要求也不一樣，激光自熔焊時，對接比疊焊要求嚴格，激光釬焊時，搭接要比角接要求嚴格。

       3.1激光焊

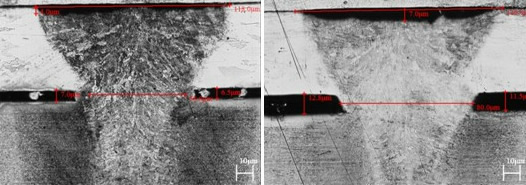

       鍍鋅板激光疊焊：分別采用不同間隙進行試驗，其焊縫成型效果見圖1和圖2，其結果見表1。

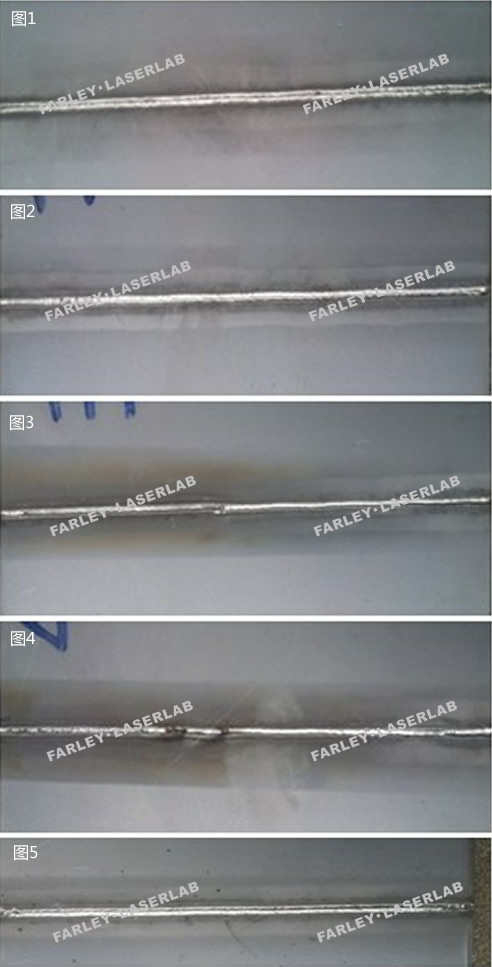

圖1 不同間隙鍍鋅板激光疊焊

圖2 鍍鋅板激光疊焊裝配間隙

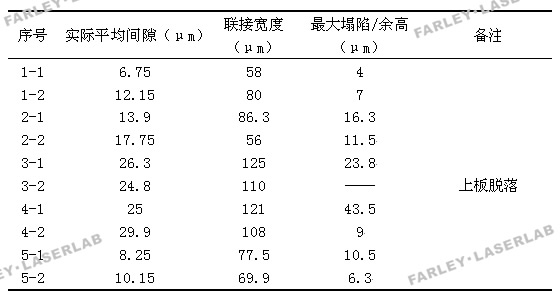

      從上表可以看出，第3、4兩組的參數焊縫成形極差，塌陷量大而且成形不穩定，相對于1和5兩組參數來說，第2組參數的塌陷稍大。試驗說明，鍍鋅板激光疊焊間隙控制在0.1mm焊縫成型較好，最大間隙超過0.2mm時焊縫穩定性較差。

     3.2激光釬焊

     鍍鋅板激光釬焊：采用同一參數進行不同間隙值進行試驗，研究焊縫穩定成型的間隙范圍。

     3.2.1卷邊對接

     折彎半徑R4，折邊至少長10mm。焊絲為CuSi3，直徑為1.6mm。分別采用0、0.2mm、0.4mm、0.6mm間隙進行試驗，其試驗效果見圖3，達到0.6mm時，焊縫穩定性好，大于0.6mm時，焊縫穩定性變差。

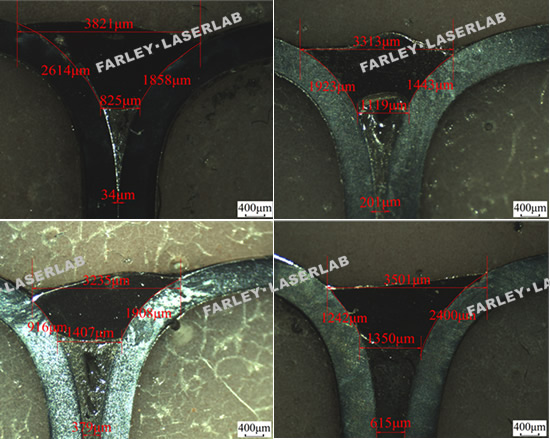

圖3 不同裝配間隙激光釬焊卷邊對接焊縫

     3.2.2搭接

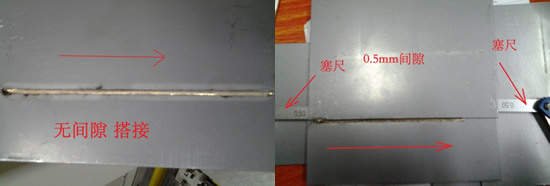

     焊縫直徑1.6mm，光斑直徑3.2mm，以無間隙為基準，采用同一參數進行不同間隙試驗，其焊縫成型見圖4，可見，焊縫間隙大于0.5mm時不能形成穩定焊縫。

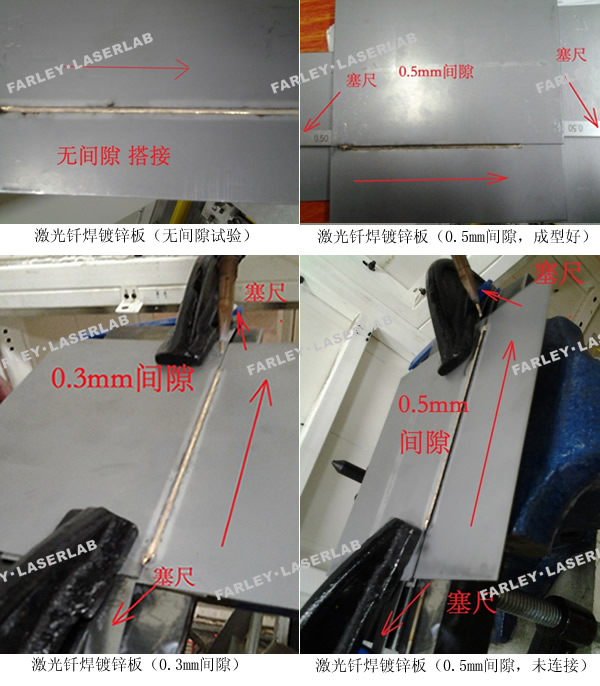

（a）激光釬焊鍍鋅板（無間隙試驗）   （b） 激光釬焊鍍鋅板（0.5mm間隙，成型好）

（c） 激光釬焊鍍鋅板（0.3mm間隙）   （d） 激光釬焊鍍鋅板（0.5mm間隙，未連接）

圖4 激光釬焊鍍鋅板搭接焊縫

     3.2.3梯形角接

     焊縫直徑1.6mm，光斑直徑3.2mm，以0.2mm間隙為基準，采用同一參數進行不同間隙試驗，其焊縫成型見圖5，間隙為0.5mm時，焊縫成型良好。

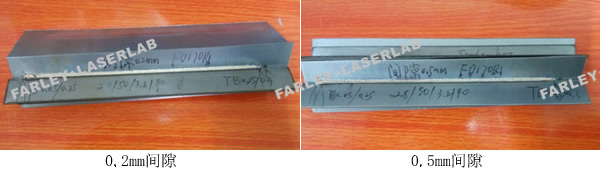

（a）0.2mm間隙 （b）0.5mm間隙

圖5 激光釬焊梯形角接焊縫
